產品描述

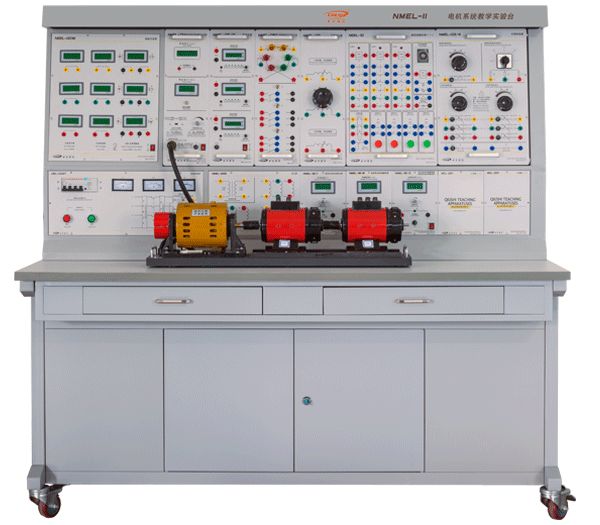

裝置主要依據《電機學》、《電機及電力拖動》和《工廠電氣控制設備》、《微特電機》等課程實驗內容的要求而研制，經過浙江大學、西安交通大學、上海交通大學、哈爾濱工業大學、天津大學等全國幾十家重點院校多年使用后，根據反饋出來的問題對主要實驗?zāi)K重新精心設計，進一步提高了實驗的方便性和可靠性，因此該裝置是高等院校、高職院校新建和更新?lián)Q代較理想的產品。
產品特點
1、實驗臺的測量?jī)x表和實驗電源基本上采用固定式結構，其他均采用掛箱式結構，既考慮了老師頻繁更換掛箱的工作量，也考慮了設備功能的可拓展性。
2、設備具備了完善的人身安全保護和設備安全保護功能。
3、實驗電機功率均為100W-200W之間，經特殊設計，其參數和特性可模擬中小型電機，與教材理論參數相符。
4、產品經過多次的重新設計，簡化了實驗方法，提高了實驗效率和設備的可靠性，降低了教師的工作強度。
實驗項目
1、直流電機
◆復勵直流發電機
◆并勵直流電動機
◆串勵直流電動機
2、變壓器
◆單相電壓器
◆三相變壓器
3、異步電機
◆三相籠型異步電動機的工作特性
◆三相異步電動機的起動與調速
◆單相異步電動機
◆變極雙速異步電動機
4、同步電機
◆三相同步發電機的運行特性
◆三相同步發電機的并聯運行
◆三相同步電動機的并聯運行
◆三相同步發電機參數的測定
5、控制及微特電機
◆步進電機
◆正余弦旋轉變壓器
◆交直流伺服電機
◆交直流測速發電機
◆三相永磁同步電機
◆高壓直流無刷電機
◆開關磁阻電機……
6、電力拖動
◆直流他勵電動機四象限機械特性
◆三相異步電機在各種運行狀態下的機械特性
◆異步電動機的M-S自動測繪
7、工廠電氣控制設備
◆三相異步電動機的正反轉控制及降壓起動線路實驗
◆能耗制動控制實驗
◆工作臺往返自動控制實驗……等
技術條件
1、工作電源：三相四線（或三相五線）380VAC/50Hz
2、整機容量：<1.5kVA
3、整機重量：<200kg
4、外形尺寸：1640mm×750mm×1600mm
