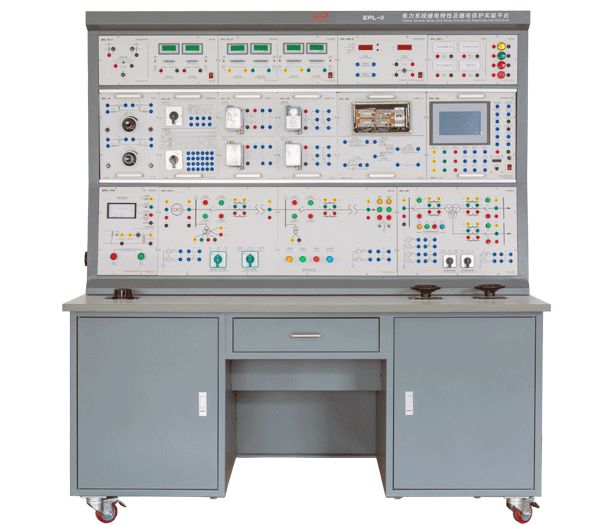

產品描述

裝置根據目前國內各高校的《電力工程》、《繼電保護》等課程的教學內容而設計開發，和ERP－I相比，該裝置在完成線路保護實驗時配置有A段線路、B段線路，通過電壓互感器和電流互感器把一次回路和二次回路徹底分開，強化了學生對一、二次回路概念的理解。
產品特點
1、實驗裝置的直觀性強。各繼電器均為凸出式，安裝在面板的表面，學生可清晰地看到各種繼電器的動作，方便地對繼電器整定值進行調節。
2、實驗裝的整套性強，實驗中需要的交直流電源、儀器儀表、繼電器及其實驗連接專用導線等所有部件配置齊全，學校購買時，不需要添加任何設備，即可完成所要求的實驗內容。
3、結構合理性。整個結構采用三層框架式，面板排序按照實際線路的流程排列，實驗功能塊明晰，精心的設計使實驗者對系統的理解，接線方便，提高了實驗效率。
4、該裝置在完成線路保護實驗時配置有A段線路、B段線路，通過電壓互感器和電流互感器把一次回路和二次回路徹底分開，強化了學生對一、二次回路概念的理解。
實驗項目
1、繼電器特性實驗
◆電流繼電器
◆電壓繼電器
◆電磁型時間繼電器
◆中間繼電器
◆信號繼電器
◆沖擊繼電器
◆閃光繼電器
◆三相一次重合閘裝置
◆差動繼電器
◆功率方向繼電器
◆反時限過流繼電器
2、一次回路實驗
◆模擬系統正常、最大、最小運行方式實驗
◆模擬系統短路實驗
3、線路保護實驗
◆6-10KV線路過電流保護
◆低電壓啟動過電流保護及過負荷保護
◆重復動作手動復歸中央信號裝置實驗
◆重復動作自動復歸中央音響信號裝置實驗
◆具有燈光監視的斷路器控制回路實驗
◆自動重合閘前加速/后加速保護
◆單側電源輻射式輸電線路三段式電流保護實驗
4、微機線路保護實驗
5、綜合實驗及考核實驗（由學生自行設計線路進行考核）
技術條件
1、工作電源：三相四線（或三相五線）380VAC/50Hz
2、整機容量：<3kVA
3、整機重量：<200kg
4、外形尺寸：1640mm×750mm×1800mm
